A Zajforrás térképezés célja a zaj forrás helyének és mértékének pontos beazonosítása későbbi zajcsökkentés miatt. Felhasználási köre igen változatos, például épületakusztikában és legyártott kész elektronikai berendezések minősítése során is előszeretettel használják.

Egy átlagos zajforrás mérőfelszerelés a következő fő alkotórészekből áll:

  • Mérő- és analizáló eszköz – Hangteljesítmény mérő software kiépítettséggel
  • Hangintenzitás szonda
  • Kalibrátor

Brüel & Kjaer 2270 – Univerzális Kézi analizátor

A 2270 egy 2 csatornás, szoftveresen, modulárisan felépíthető hordozható professzionális analizátor, ami minden jelenlegi és jövőbeli mérési és elemzési igényt kielégít a hagyományos környezeti és munkahelyi zaj megállapításától az ipari minőségellenőrzés és -fejlesztésig.

Alapkiépítésben meglévő, hangnyomás mérésére használható alapmodulok:

  1. BZ-7223 – Frekvencia analízis szoftver
    1/1- és 1/3-oktáv szűrő sávok valósidejű analízise széles frekvencia tartományban dinamikus tartománnyal minden sávban a zaj padlótól 140 dB-ig
  2. BZ-7222 – Zajmérő alapszoftver
    Ez teszi a 2270-et egy modern Class 1 besorolású zajszintmérővé (SLM). Teljesíti a legújabb IEC 61672.1 szabvány követelményeit, ugyanúgy, mint a korábbi szabványokét

Hangintenzitás méréshez szükséges kiegészítő modul:

  1. BZ-7233Hangintenzitás szoftver modul
    Hangintenzitásmérés lehetővé teszi a zajteljesítmény meghatározását és zajtérképezést is.
    A szoftver és a berendezés megfelel az összes vonatkozó IEC-szabványnak, és lehetővé teszi az ISO, ANSI és ECMA szabványoknak megfelelő méréseket.

Hangintenzitás szonda

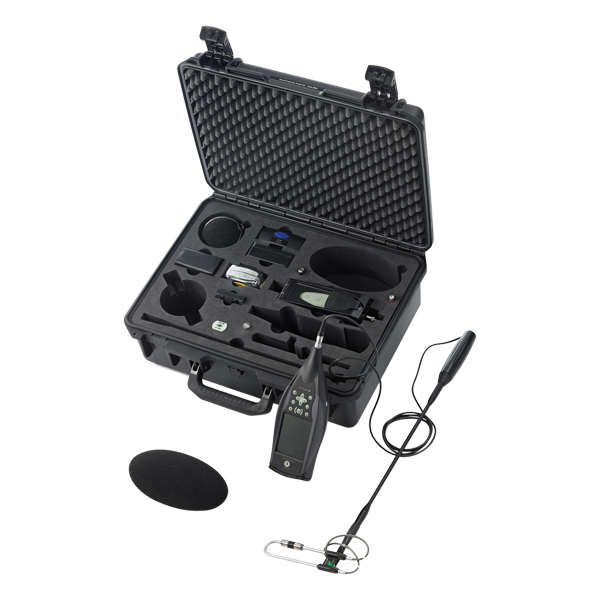

3654 – Kétmikrofonos szondakészlet a hangintenzitás mérésére

A készletben lévő 4197 típusú ½ ”-os mikrofonpárral a szonda megfelel az IEC 1043 1. osztályának. Ezeknek a mikrofonoknak szabadalmaztatott fázisjavító egysége révén precíziós alacsony frekvenciájú fázisillesztése növeli a mérési tartományt és a pontosságot.

  • A hangteljesítmény mérése az ISO 9614-1, ISO 9614-2, ECMA 160 és ANSI S 12-12 szerint

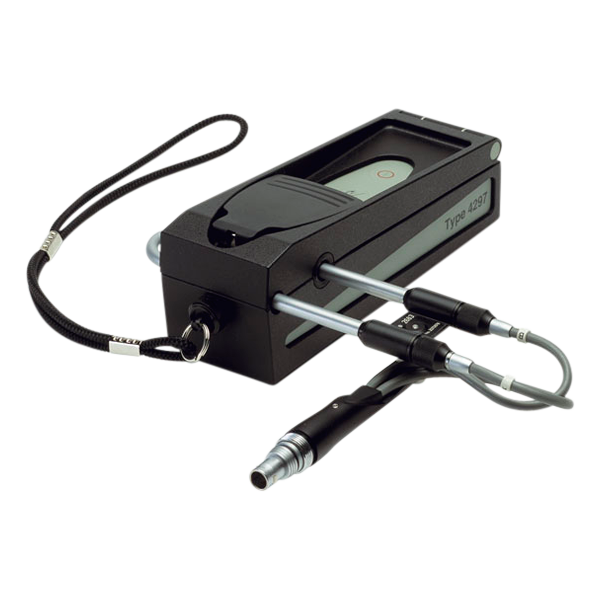

4297 – Hangintenzitás szonda kalibrátor

Kompakt, könnyen hordozható, beépített hangforrásokkal. Az akusztikus visszacsatoló rendszer automatikusan beállítja a légköri nyomás változásait, és teljesíti az IEC 61043 szabványt.
Hangnyomás kalibrálás 251,2 Hz-en (1. típusú IEC 60942)
